產品概述：

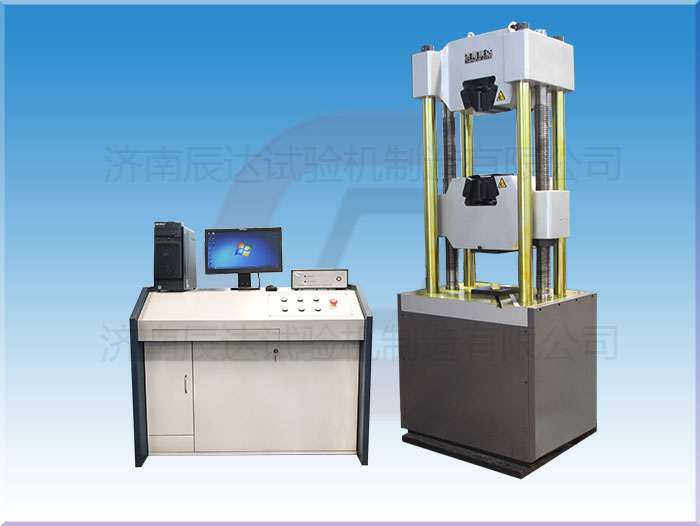

金屬材料拉力試驗機主機采用油缸下置式主機結構，主要用于金屬材料、非金屬材料、產品零件、部件、結構件，標準件的拉伸、壓縮、彎曲等力學性能試驗。
WAW-1000D型微機控制電液伺服液壓萬能試驗機若增配環境裝置還可做該環境下的材料拉伸、壓縮及彎曲試驗。例如：高溫拉伸、低溫拉伸、壓縮等試驗。
適用于鋼鐵、冶金、建筑建材、質檢中心、水利水電、公路橋梁、科研院所，大專院校力學等廠礦企業和檢測科研機構。
產品的制造和檢驗標準
1. GB2611《試驗機通用技術要求》
2. JJG139《拉力、壓力和萬能試驗機》
適用的試驗方法標準
試驗操作和數據處理滿足GB/T228《金屬材料室溫拉伸試驗方法》，GB/T7314《金屬材料室溫壓縮試驗方法》，GB/T232《金屬材料彎曲試驗方法》等上百個標準要求。并可根據客戶需求配置滿足不同標準的數據處理方法。
主要性能技術指標
|
序號 |
項 目 名 稱 |
參 數 |
|
1 |
最大試驗力kN |
1000 |
|
2 |
試驗力示值相對誤差 |
≤示值的±1% |
|
3 |
試驗力測量范圍 |
最大試驗力的2%~100% |
|
4 |
等速應力控制范圍(N/mm2·S-1) |
2~60 |
|
5 |
等速應變控制范圍 |
0.00025/s~0.0025/s |
|
6 |
等速位移控制范圍(mm/min) |
0.5~50 |
|
7 |
夾緊方式 |
液壓夾緊 |
|
8 |
圓試樣夾持直徑范圍mm |
Φ13～Φ60 |
|
9 |
扁試樣夾持厚度范圍mm |
0~40 |
|
10 |
扁試樣夾持寬度mm |
110 |
|
11 |
最大拉伸試驗空間mm |
550 |
|
12 |
最大壓縮試驗空間mm |
550 |
|
13 |
控制柜外形尺寸mm |
1200×620×850 |
|
14 |
主機外形尺寸mm |
1000×660×2400 |
|
15 |
電機功率kW |
2.5 |
|
16 |
主機質量kg |
3000 |
|
17 |
立柱凈間距 |
580 |
|
18 |
上下壓盤尺寸mm |
202*202 |
|
19 |
彎曲支棍間距mm |
300 |
|
20 |
彎曲支棍寬度mm |
140 |
|
21 |
容許彎曲度mm |
100 |
|
22 |
最大活塞行程mm |
200 |
|
23 |
活塞最大移動速度mm/min |
約80 |
|
24 |
試驗空間調整速度mm/min |
約150 |
